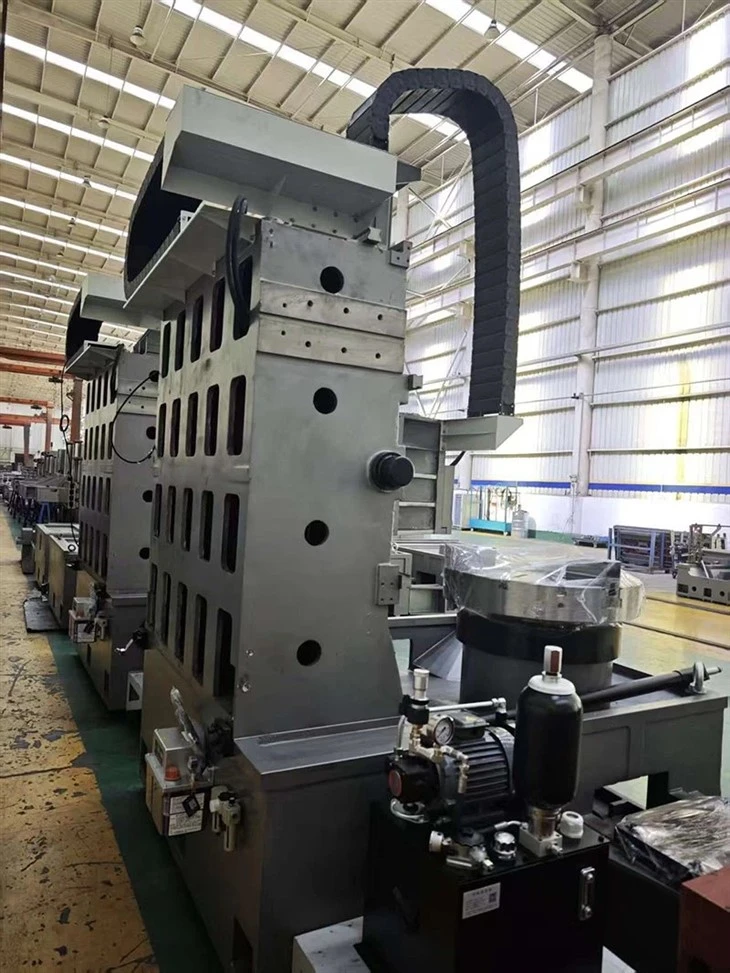

Pengecoran-kekakuan tinggi
Keseluruhan seri ini mengadopsi pengecoran pasir resin-kualitas tinggi GG30, yang menjalani proses anil dan penuaan getaran untuk secara efektif menghilangkan tekanan internal serta memastikan-stabilitas dan akurasi dimensi jangka panjang.
Mesin ini memiliki struktur yang sangat kaku
Memastikan pemotongan-tugas berat yang stabil dan-retensi akurasi jangka panjang, ideal untuk pengerjaan kasar dan penyelesaian presisi.
Suku cadang komersial merek teratas
Sekrup Bola yang diimpor dipadukan dengan-desain prategang untuk menghilangkan pemanjangan termal;
Panduan Linier yang Diimpor;
Bantalan presisi tingkat P4 yang diimpor;
Aplikasi
Model tersedia untuk mengakomodasi benda kerja dengan berbagai ukuran dan berat, yang mencakup berbagai kebutuhan produksi.
Ini sangat-cocok untuk pemesinan suku cadang tipe cakram-dan poros-, termasuk hub otomotif, katup, selongsong, flensa, katrol, dan komponen industri umum lainnya, dengan efisiensi dan kualitas tinggi.
| MODEL | LC60-II | LC80-II | LC120-II |
| Kapasitas | |||
| Maks. Ayunan Dia. | Φ750mm | Φ1000mm | Φ1300mm |
| Diameter Putaran Maks. | Φ600 mm | Φ900mm | Φ1200mm |
| Maks. beban meja | 800Kg | 1500Kg | 1500Kg |
| Z bergerak Naik/turun | 750mm | 900mm | 900mm |
| X perjalanan (kiri/kanan) | 500mm | 850mm | 850mm |
| Pusat menara ke pusat spindel | 160-660mm | -40-810mm | 110-960mm |
| Spindel tengah ke penutup arah Z | 385mm | 582mm | 680mm |
| Ram dari bawah ke hidung spindel | 284-1034mm | 270-1170mm | 415-1315mm |
| Makanan | |||
| X panduan linier | 45 roller (3 linier, 6 gerbong) | 45 roller (3 linier, 6 gerbong) | 45 roller (3 linier, 6 gerbong) |
| Z panduan linier | 45 roller (2 linier, 6 gerbong) | 45 roller (2 linier, 6 gerbong) | 45 roller (2 linier, 6 gerbong) |
| Sekrup bola X/Z | 4012 | 4012 | 4012 |
| Umpan cepat | 24 m/mnt | 24 m/mnt | 24 m/mnt |
| Motor X/Z yang direkomendasikan | Lebih besar dari atau sama dengan 20/20 dengan rem NM | Lebih besar atau sama dengan 24/24 NM dengan rem | Lebih besar atau sama dengan 24/24 NM dengan rem |
| Poros | |||
| Tipe hidung spindel | A2-8 | A2-15 | A2-15 |
| Kecepatan spindel | 2000 rpm | 950 rpm | 950 rpm |
| Diameter Lubang Spindel | Φ86mm | Φ60 mm | Φ60 mm |
| Lubang spindel lancip | MT#2 | 1:20 | 1:20 |
| Rasio kecepatan spindel | 1:2 | sekitar 1:2 | sekitar 1:2 |
| Motor spindel yang direkomendasikan | 18,5~22kw | 22~30kw | 22~30kw |
| Kubah | |||
| Spesifikasi menara | BMT65-12 | BMT65-12 | BMT65-12 |
| Diameter Alat Membosankan | Φ50 mm | Φ50 mm | Φ50 mm |
| Bagian alat pemutar | 32x32 | 32x32 | 32x32 |
| Yang lain | |||
| Berat bersih mesin | 4.5t | 5.5t | 6.5t |
| Catatan | Sistem keseimbangan nitrogen | Sistem keseimbangan nitrogen | Sistem keseimbangan nitrogen |
